RCF NORSOK NCF5 系列
- RCF紧凑型法兰基于NORSOK L005标准，适合于使用在热膨胀或者流体循环载荷强度高的恶劣密封环境条件下，比如立管、单点系泊系统、管汇、采油树、海底管线、热交换器以及其他各种流程工业的管道系统。
RCF 优势
- 节省空间
- 与ANSI法兰相比，重量节约70%~80%
- 双独立密封, 更安全
- 积极的密封方式
- 整体密封系统（内部和外部）
- 更宽的设计温度和设计压力范围
RCF 工作原理

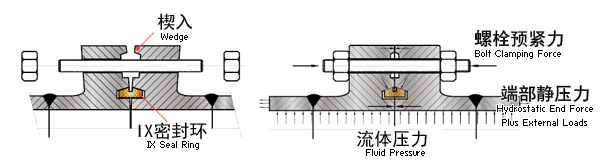

- RCF紧凑型法兰的设计原理是法兰密封面独立的双密封系统。楔形法兰面根部由于螺栓预紧力带来的压力形成第一道密封；主要的密封还是IX密封环，密封力主要来自密封环自身受力状态下的的弹性能量。如果楔形法兰边根部密封泄漏，那么来自内部的压力向外径方向扩展从而又强化了密封作用。
RCF 尺寸及压力等级
尺寸1/2”~48”， 压力等级 150# 到2500#
更大的尺寸和更高压力等级请咨询工厂
RCF 材料
ASTM A105, A350 LF2, LF6, A694 F52~F70, AISI 4130, AISI 8630 A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825
其他材料请咨询工厂
RCF 垫片
RCF IX 垫片，轴向的力施加在金属密封环的锥面上，转换成径向的密封力。随着螺栓的预紧力的加载至整个法兰外边缘贴紧，楔形的法兰密封面以及密封环锥面与沟槽锥面紧密贴合，大部分的螺栓预紧力转换成了楔形法兰密封面根部的压力。
RCF 设计和验证
Roc-Master可以提供设计计算服务，计算依据ASME第八卷，第1,2和3部中的方法。同时我们还可以提供ANSYS认证工程师的分析以及设计验证服务。
